Kit di boccole per il giunto elastico dello sterzo (disco con bulloni, tubi e dadi) per Chrysler Valiant e Holden HQ-WB (vedi tabella per modelli e anni).
Contenuto della confezione

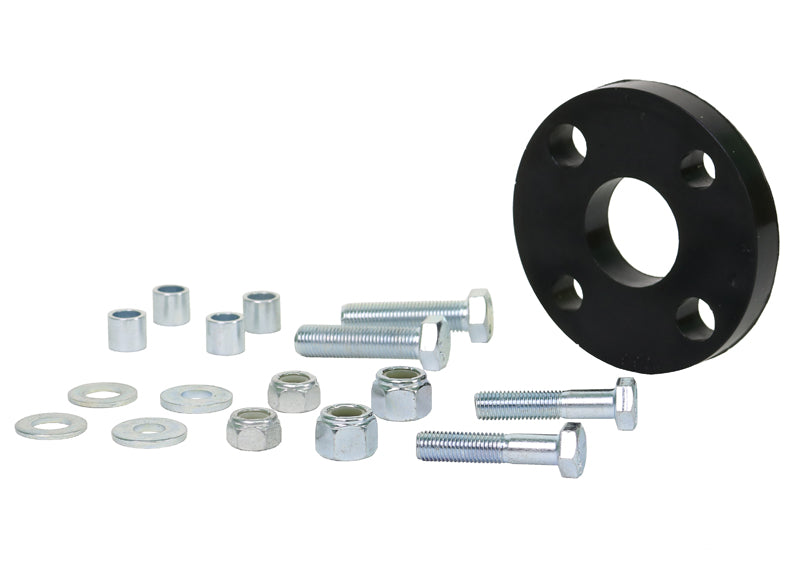

1 boccola (disco elastico), 4 tubi, 4 bulloni, 4 rondelle, 4 dadi.
Caratteristiche
- Dimensioni indicate dal produttore: diametro esterno 81,5 mm, interasse fori (PCD) 61 mm, spessore 10,3 mm, diametro bulloni 5/16" e 3/8". La tabella dei veicoli riporta lo spessore arrotondato a 10 mm.
- Kit richiesti per l’applicazione indicati dal produttore: 1.
- Tempo di montaggio indicato dal produttore: 2 ore; allineamento delle ruote richiesto: sì.
Misure tecniche del produttore
| Quantità |
Diametro esterno (A) mm |
Interasse fori PCD (B) mm |
Spessore (C) mm |
Quantità tubi |
Tubo: diametro esterno x interno x lunghezza mm |
| 1 |
81,5 |
61 |
10,3 |
2 / 2 |
11,1x8,2x10 / 12,7x9,8x10 |
Note di montaggio del produttore
- Smontare giunto e piantone dal veicolo; rimuovere i rivetti con smerigliatrice o trapano e annotare la posizione delle staffe di sicurezza, che devono tornare nella posizione originale.
- Controllare tutti i componenti metallici e sostituire quelli danneggiati o usurati.
- I bulloni in dotazione sono più lunghi degli originali: la parte filettata in eccesso funziona da perno di sicurezza al posto dei rivetti scartati. Montarli con il verso corretto.
- Testa del bullone e dado autobloccante devono appoggiare sulla flangia metallica originale o sulla rondella in dotazione, mai direttamente sul materiale flessibile.
- L’intervento va eseguito da personale qualificato.
Compatibilità
| Marca |
Modello |
Anni e versione |
Asse |
Note di montaggio |
| Chrysler |
Valiant |
1962-1976 | SV1-VK |
anteriore |
10 mm di spessore |
| Chrysler |
Valiant |
1976-1981 | CL-CM |
anteriore |
10 mm di spessore |
| Chrysler |
Valiant Charger |
1971-1976 | VH, VJ, VK |
anteriore |
10 mm di spessore |
| Chrysler |
Valiant Charger |
1976-1979 | CL |
anteriore |
10 mm di spessore |
| HDT |
Statesman |
1980-1985 | WB Magnum |
anteriore |
10 mm di spessore |
| Holden |
H Series |
1971-1976 | HQ, HJ, HX, HZ pick-up, furgone e One Tonner |
anteriore |
10 mm di spessore |
| Holden |
H Series |
1971-1976 | HQ, HJ, berlina e station wagon |
anteriore |
10 mm di spessore |
| Holden |
H Series |
1976-1980 | HX, HZ berlina e station wagon |
anteriore |
10 mm di spessore |
| Holden |
Monaro |
1971-1976 | HQ, HJ |
anteriore |
10 mm di spessore |
| Holden |
Monaro |
1976-1980 | HX, HZ |
anteriore |
10 mm di spessore |
| Holden |
Statesman |
1971-1976 | HQ, HJ |
anteriore |
10 mm di spessore |
| Holden |
Statesman |
1976-1980 | HX, HZ |
anteriore |
10 mm di spessore |
| Holden |
Statesman |
1980-1985 | WB |
anteriore |
10 mm di spessore |
| Holden |
Wb |
1980-1985 | pick-up e furgone |
anteriore |
10 mm di spessore |
| Universale |
Giunto dello sterzo con boccole |
applicazione universale |
non indicato |
DE=81,5, PCD=61, Spessore=10,3 mm, Diametro bullone=5/16 e 3/8 |
Elenco applicazioni secondo il catalogo veicoli ufficiale Whiteline. Verifica anno, codice telaio, versione e posizione di montaggio prima dell’acquisto.
Domande frequenti
Che cosa comprende la confezione?
1 boccola (disco elastico), 4 tubi, 4 bulloni, 4 rondelle e 4 dadi.
Quali sono le istruzioni di montaggio?
Le istruzioni ufficiali IS-02 (giunto sterzo) indicano di smontare il giunto, sostituire il disco e rimontarlo con i bulloni in dotazione, che sostituiscono i rivetti originali.
