Piastra sandwich olio con prese sensore NPT

La piastra sandwich olio Cooling Solutions con prese sensore NPT consente di aggiungere punti di collegamento al circuito del filtro olio. Sono disponibili versioni con soli attacchi sensore e versioni con connessioni Dash 10 per le linee olio, nelle finiture selezionabili.

Come scegliere e verificare il montaggio

Scegli prima la funzione richiesta: i modelli solo sensori non hanno i collegamenti Dash 10 della versione per le linee olio. Verifica filettatura sul motore, diametro del filtro e spazio per filtro, piastra e sensori. Le piastre di questa scheda non sono termostatiche.

Specifiche tecniche

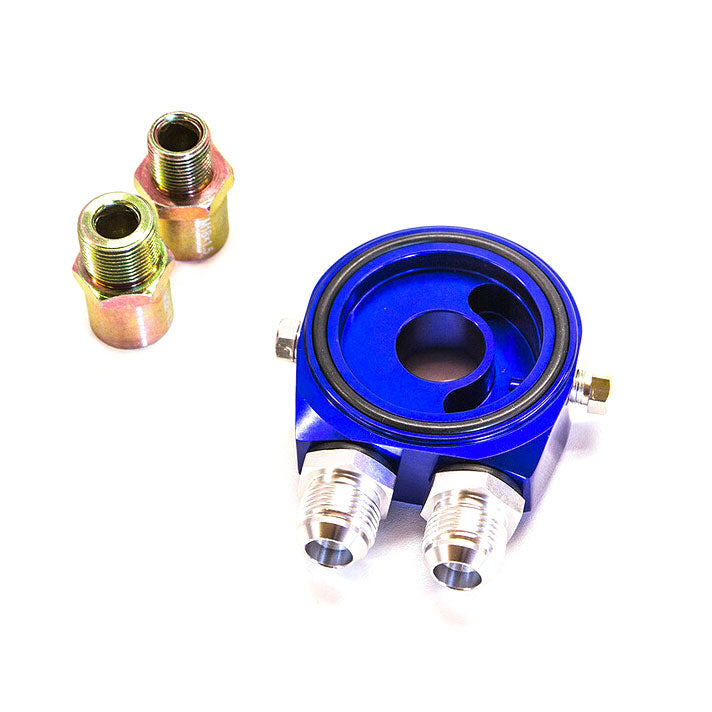

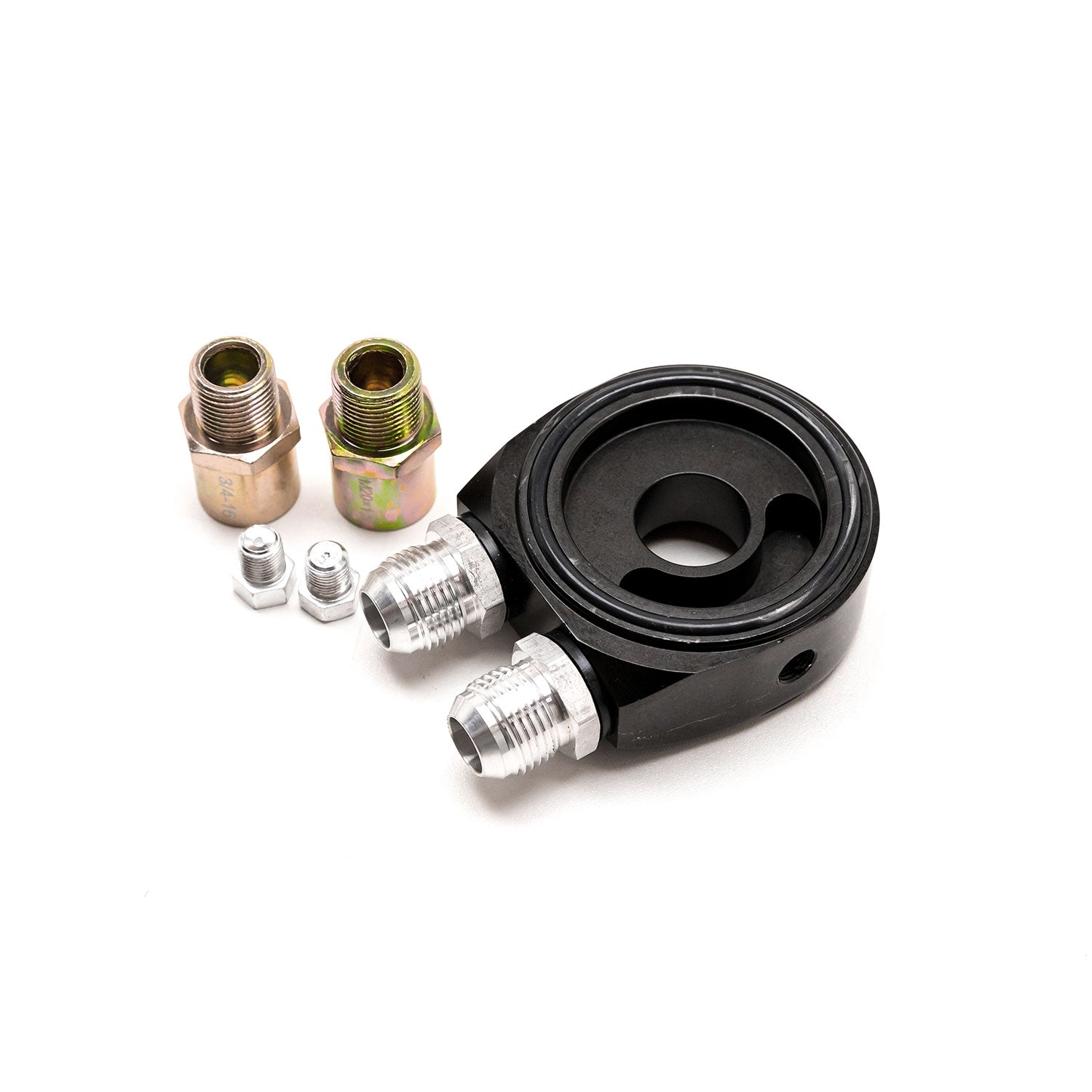

• Versioni Dash 10: due prese sensore 1/8” NPT, due raccordi maschio Dash 10 e adattatori 3/4”-16 UNF e M20

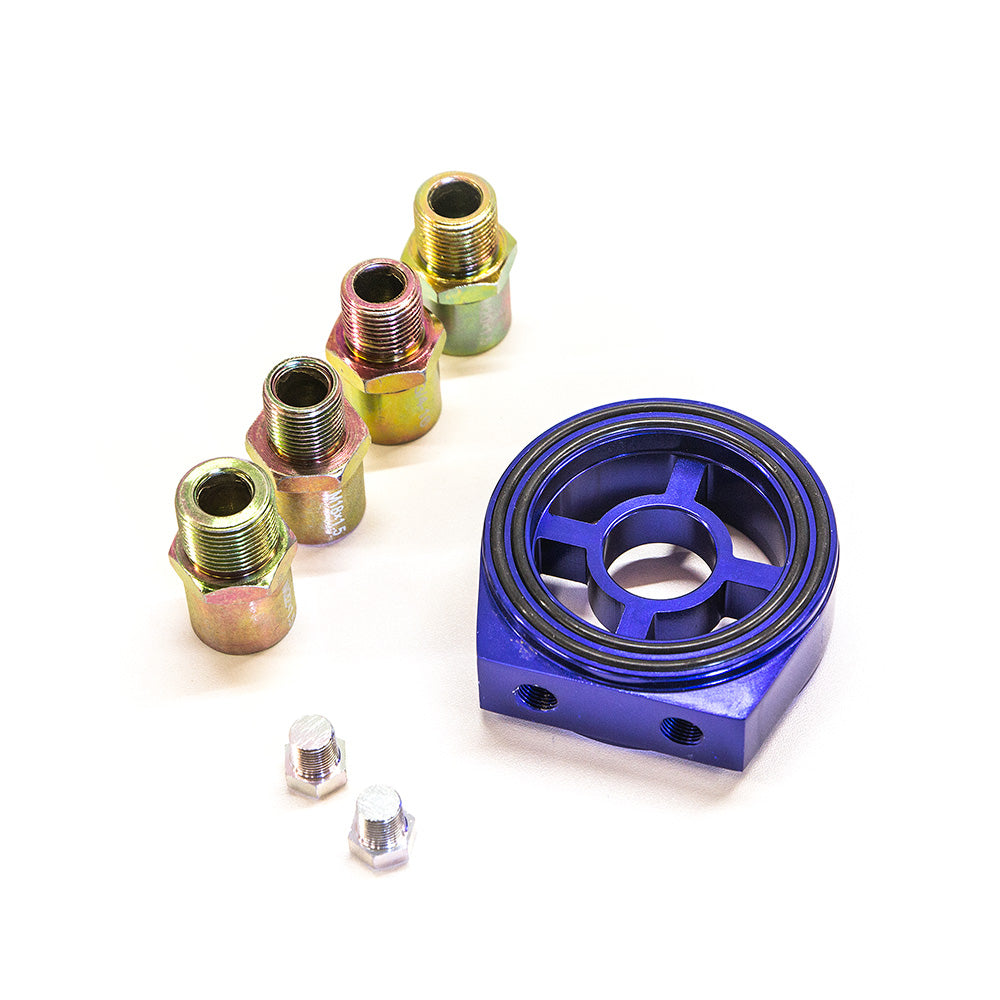

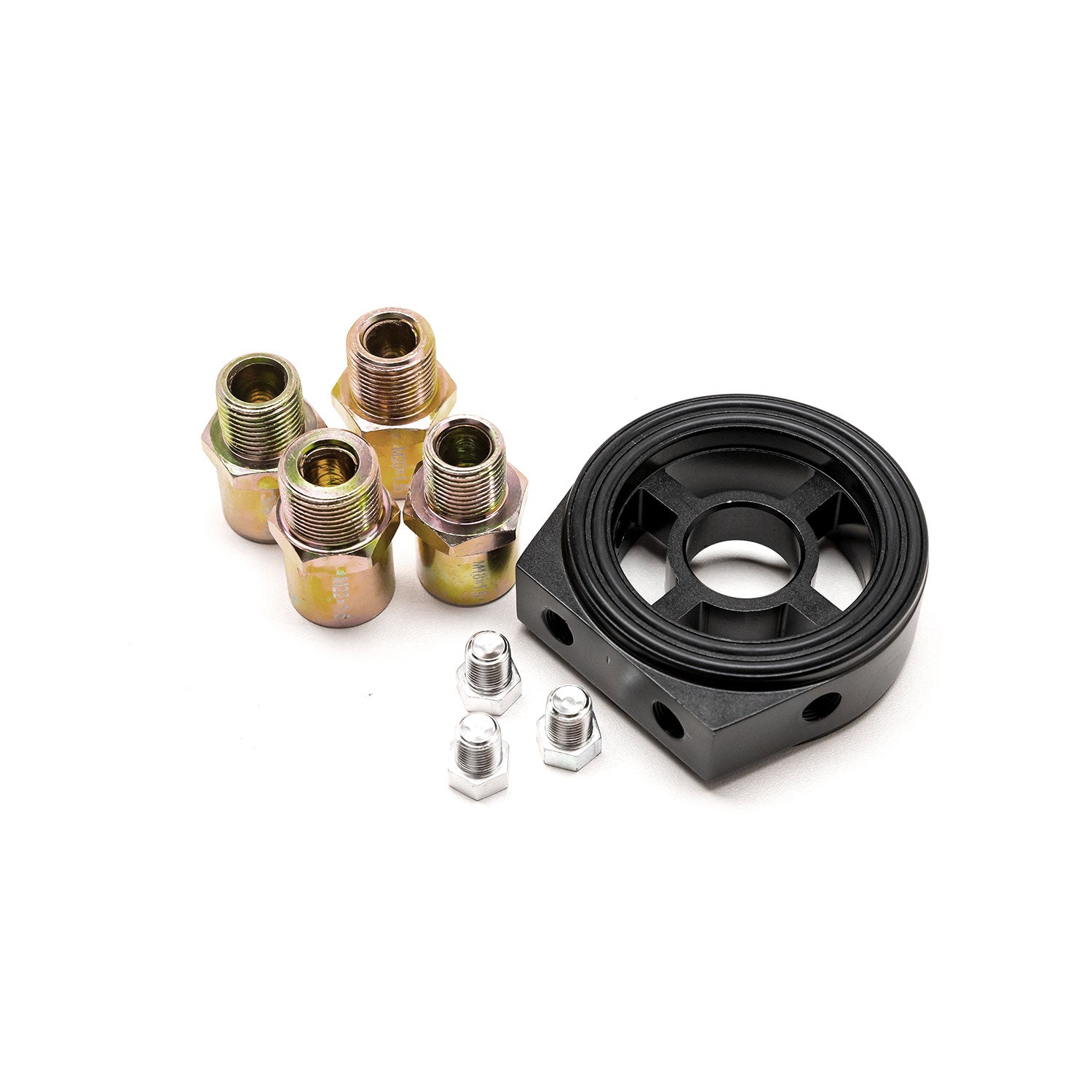

• Versioni solo sensori: tre prese 1/8” NPT e adattatori 3/4”-16 UNF, M18, M20 e M22; diametro esterno 79 mm e spessore 27,5 mm
• Diametro massimo del filtro olio: 75 mm
• Piastre non termostatiche

Varianti e codici prodotto

Domande frequenti

La versione solo sensori può collegare un radiatore olio?

La versione solo sensori dispone di tre prese 1/8” NPT. Per le linee del radiatore occorre la configurazione dotata dei due raccordi maschio Dash 10, oltre alle prese sensore previste.

Questa piastra contiene un termostato?

No. Le versioni elencate sono non termostatiche. Se il progetto richiede un’apertura regolata dalla temperatura, valuta la piastra termostatica e verifica la compatibilità con il motore.

Per valutare gli altri componenti del tuo impianto, consulta anche Piastra sandwich termostatica olio universale. Verifica sempre gli abbinamenti in base al montaggio previsto.
